來源：天氏庫力 發布日期
2024-07-16 瀏覽：
01試件準備：
試件長度的截取要滿足，是圓管公稱內徑或者扁管等效公稱內徑的5倍，并且不應小于300mm。
02加載設備：
加載設備可采用萬能試驗機，試驗機使用量程應與試驗荷載匹配，試驗機的級別、力值分辨力、位移分辨力都要符合標準要求；也可采用砝碼及輔助裝置加載。
03變形測量方法：
當施加的外荷載達到10N時開始測量變形量。變形量可采用百分表直接在加載處測量，也可由試驗機位移計直接讀取。
04抗局部橫向荷載性能的試驗方法：
在試件中部位置波谷處取一點，用端部和橫向長度都符合要求的圓柱頂壓頭對試件施加局部橫向荷載；
采用萬能試驗機加載，加載速度不應超過20N/s；采用砝碼及輔助裝置加載時，每次增加砝碼不宜超過10kg；
每根試件測試1次，在荷載狀態下，按照規定測量試件的變形量，并計算變形比，觀察試件是否出現破壞現象。注意測量變形量時持荷時間不應短于1min；
05抗均布荷載性能的試驗方法：
在試件的上、下加荷板和海綿墊，施加均布荷載至規定值并持載；
采用萬能試驗機進行加載，加載的速率不得超過20N/s；采用砝碼及輔助裝置加載時，每次增加砝碼不得超過10kg；
每件試件測試1次，在持荷狀態下按照標準的規定測量試件的變形量，并計算變形比，觀察試件是否出現破壞現象。測量變形量時的持荷時間不得超過1min。
06抗外荷載性能的技術要求：
金屬波紋管在承受符合標準的局部荷載或均布荷載時，波紋管不應出現開裂、脫扣等破壞現象。測量變形量的結果符合下表（節選自JG/T225-2020《預應力混凝土用金屬波紋管》中表6）的規定即為合格。
表 1 抗外荷載性能變形量的技術要求

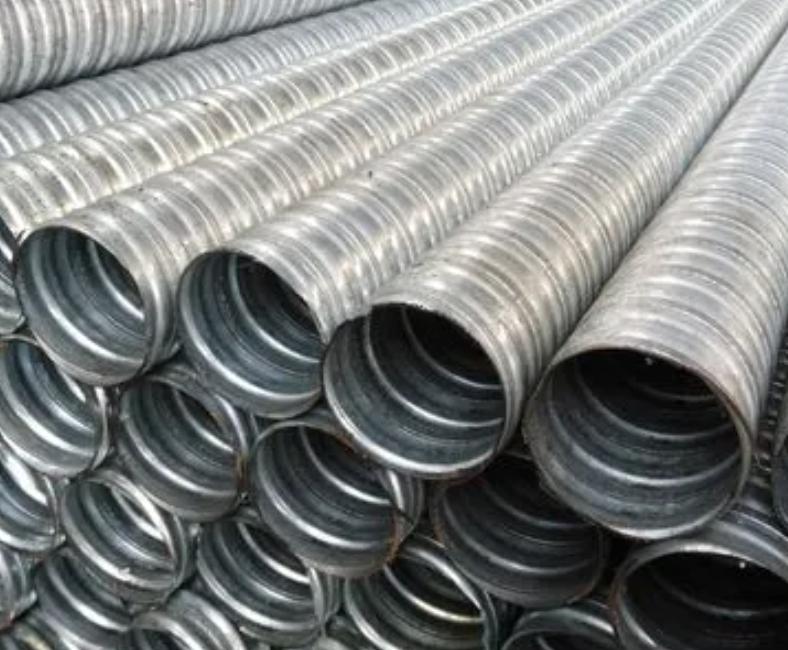

鍍鋅金屬波紋管常用于各種建筑之中，在使用過程中難免會受到各種力的作用，通過抗外荷載試驗了解鍍鋅金屬波紋管的承受力范圍，變形范圍，保證其質量，確保建筑的質量與安全。
材料試驗機示意圖
【本文標簽】：鍍鋅,金屬,波紋管,的,抗外,荷載,性能,試驗,鍍鋅
【責任編輯】：天氏庫力 版權所有：http://www.uiup.net/轉載請注明出處
