P. 機臺重量:約120 kg。
薄膜雙向拉伸試驗機各大系統原理：

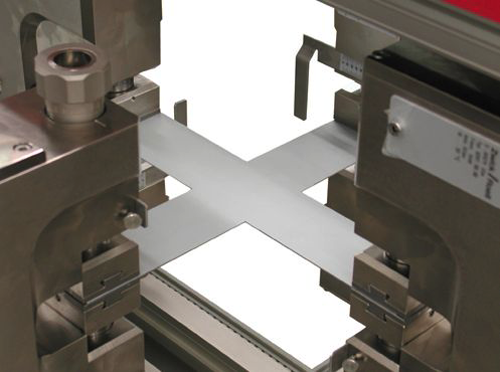

1．拉伸系統
包括：兩對導軌及其驅動組件，四組夾具及其驅動組件。其中；每對導軌中的倆根導軌相互平行，一對導軌與另一對導軌相互垂直交錯，每倆根相互垂直交錯的導軌的交錯處各設有一雙向滑塊；每根導軌上均設有多個滑塊，每個滑塊上各固定安裝一個夾具；夾具驅動組件由依次鉸接的連桿組成。夾具所在導軌上的倆個雙向滑塊上均設有與導軌垂直的長條槽，夾具驅動組件的倆端處在對應的長條槽中，夾具驅動組件內側的鉸鏈的銷固定在對應的滑塊或夾具上。拉伸機構結構實用，運行可靠，步距準確。
2．拉伸工作臺。
采用雙步進電機，經鏈輪傳動，帶動2組絲杠，分別實現對X、Y方向的拉伸動作。用流延或壓延的厚膜片（約120～100mm x 120～100mm見方）厚膜片四邊由膜夾夾緊，厚膜片經加熱后。由2組伸縮拉伸機構帶動膜夾。膜夾是由氣體制動夾。每邊安裝9或7個夾，一共36或28個。每個夾子夾持點膜片5mm。沿X、Y方向等間距運動，從而實現對厚片的雙向拉伸。120X120mm或100X100 mm的片被四邊的夾夾緊后，夾口外膜片受熱面積是110X110mm或90X90 mm，有效的拉伸倍率按有效夾子為準，拉伸區域為8X8=640mm或6X6=360mm既0.64㎡ 或0.36㎡。
3．拉膜工作平臺裝置。
當厚片在工作臺平整夾緊后，啟動輸送電機按紐，烘箱門自動打開，拉伸工作臺移動進入加熱區。烘箱門自動關閉，設備進入加熱拉伸狀態。拉伸工序完成后，啟動按紐，拉伸工作臺移動退出加熱區，回到裝片卸膜區，膜夾卸壓松夾，取出試樣膜。此機型不包括定型裝置。
4．加熱裝置
加熱裝置由三組電加熱器組成。第一組是常態電加熱器，第二組是可控電加熱器，第三組是備用電加熱器，PID控制，精度達到±1℃。
5．熱風系統
由風機、熱交換器，管道、倆個靜壓箱等組成。熱風經上下2個靜壓箱出風孔吹向，處于居中位置厚片的上下面，≈10米每秒的熱風使厚片得到持續均勻加熱。加熱時間和熱風溫度可根據材料、厚度等設定。預熱區和拉伸區是同區域，傳熱是空氣對膜片的對流放熱的過程，并有一定的輻射放熱。以拉伸BOPP片材為例，通常預熱拉伸區需加熱十五分鐘才能達到BOPP需要的156—168℃拉伸溫度，環境溫度有一定影響。樣品進入預熱拉伸區后，1mm厚的BOPP片材從室溫預熱到168℃需要三分半鐘左右。
6．氣動系統
為膜夾提供氣壓，對厚膜片施加夾緊力。夾緊厚片所需氣壓為2.5 Mpa。
7．電氣與控制系統
友好的控制面板和人機界面可方便地操作，采用邏輯控制，步進電機精確的脈沖控制轉軸，每一旋轉中的360度定位。并實現以下設定：
a)設定雙向拉伸或單向拉伸；
b)設定拉伸比；
c)設定拉伸速率；
d)設定加熱溫度和加熱時間；
e)可在自動或手動模式下工作。
注意：薄膜雙向拉伸試驗機跟我們常見的拉力試驗機并不是一種設備，有些朋友容易混淆，拉力試驗機只能完成單向的拉伸，如果要雙向拉伸必須選擇薄膜雙向拉伸試驗機，這是一種專用檢測儀器。
